Stecknippel reduziert, Pneumatik IQS, Standard
Der Stecknippel reduziert, Pneumatik IQS, Standard ist in folgenden Ausführungen erhältlich:
8 - 6 mm
10 - 6 mm
Vorteile
zur Verwendung mit PU-, PA-, PTFE- und PE-Schläuchen von 4 – 16 mm
hohe Dichtigkeit durch Lippendichtung
Produkteigenschaften
Außen-Ø:
8 > 6 mm, 10 > 6 mm
Typ:
Stecknippel
Werkstoff:
Polyamid (PA)
Anschluss:
Stecknippel
Ausführung:
IQS Baureihe Standard
Werkstoffe Körper:
PA 66
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
0,95 bis 20 bar
Streamline Stecknippel mit Schlauchtülle für PVC-Schlauch, Pneumatik IQS, Standard
IQS-Standard-Stecknippel mit Schlauchtülle geeignet für geölte und ungeölte Druckluft, neutrale Gase, Wasser mit PVC-Schläuchen.
Vorteile
hohe Dichtigkeit durch Lippendichtung
Den Stecknippel mit Schlauchtülle für PVC-Schlauch ist in folgenden Ausführungen erhältlich:
8 – 6 mm
10 – 8 mm
Produkteigenschaften
Außen-Ø / Tülle:
10 mm / 8 mm | 8 mm / 6 mm
Typ:
Stecknippel
Werkstoff:
Polyamid (PA)
Anschluss:
Schlauchtülle, Stecknippel
Ausführung:
IQS Baureihe Standard
Werkstoffe Körper:
PA 66
Gewicht:
0,01 kg
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
-0,95 bis 20 bar
Streamline Steckverbindung, Pneumatik IQS, Standard
Vorteile
zur Verwendung mit PU-, PA-, PTFE- und PE-Schläuchen von 4 – 16 mm
hohe Dichtigkeit durch Lippendichtung
Temperaturbereich: -20°C bis +80°C
Betriebsdruck: -0,95 bis 20 bar
Die Steckverbindung gibt es in folgenden Ausführungen:
8 mm
10 mm
Produkteigenschaften
für Schlauch-Außen-Durchmesser:
8 mm / 10 mm
Typ:
Steckverbindung
Werkstoff:
Messing vernickelt
Anschluss:
Steckanschluss
Ausführung
IQS Baureihe Standard
Temperaturbereich:
20°C bis +80°C
Betriebsdruck:
-0,95 bis 20 bar
Werkstoffe
Körper:
Messing vernickelt / PA 66
Lösering:
PA 66
Dichtung:
NBR
Haltekrallen
Edelstahl
Patrone:
ZnDC verzinkt
8 mm Y-Steckverbindung Standard
Produkteigenschaften
Tempertaturbereich:
-20°C bis +80°C
Betriebsdruck:
-0,95 bis 20 bar
für Schlauch-Außendurchmesser:
8 mm
Anschluss:
Steckanschluss
Körper:
Messing vernickelt/ PA 66
Lösering:
PA 66
Haltekrallen
Edelstahl
Patrone:
ZnDC verzinkt
Gerader Steckanschluss Gewinde 1/2" - 10 mm IQS Standard
IQS-Standard-Steckverschraubung geeignet für geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden) zur Verwendung mit PU-, PA-, PTFE-Schläuchen und TKB-Rohr von 4 - 16 mm.
Vorteile
hohe Dichtigkeit durch Lippendichtung
Produkteigenschaften
Typ:
Steckverschraubung
Werkstoff:
Messing vernickelt
Anschluss:
Außengewinde, Steckanschluss
Ausführung:
IQS Baureihe Standard
Gewicht:
0,04 kg
Temperaturenbereich:
- 20°C bis + 80°C
Betriebsdruck:
- 0,95 bis 20 bar
Werkstoffe
Körper:
Messing vernicket / PA 66
Löserung:
PA 66
Dichtung:
NBR
Haltekrallen:
Edelstahl
Patrone:
ZnDC verzinkt
Facelift Protector Pods – Schutzhülle für Schlauchkupplungen
Der Protector Pod von Facelift ist ein einfacher aber effektiver Schutz für Ihre Schlauchkupplungen und Schellen. Die Schutzhülle mit Schraubgewinde sorgt für einen geringeren Verschleiß der Schlauchkupplungen, denn der Protector Pod verhindert, dass die Kupplungen an Steinen und Kanten hängen bleiben. Erhältlich für Schläuche mit 6 mm oder 8 mm Durchmesser. Nutzen Sie die Protector-Pods für die Schläuche Ihres Reinwasser-Systems und sparen Sie wertvolle Zeit und Geld, indem Sie die Metallkupplungen und O-Klemmen vor Verschleiß und Beschädigung bewahren.
Vorteile
Hülle aus robustem Kunststoff
Schutz der teurer Metallkupplungen
Zeitersparnis durch weniger Wartungsarbeiten
verhindert das unbeabsichtigte Lösen von Kupplung und Schellen
einfache Montage
mit Schraubgewinde für einfaches Öffnen und Schließen
Die Facelift Protector Pods sind in folgenden Ausführungen erhältlich:
6 mm (Art. Nr. JSPP-6): Set mit je einem männlichen und einem weiblichen Teil, beide Seiten mit Öffnung für Schläuche mit 6 mm Durchmesser.
8 mm (Art. Nr. JSPP-8): Set mit je einem männlichen und einem weiblichen Teil, davon 1 Seite mit Öffnung für Schläuche mit 8 mm Durchmesser.
Wählen Sie die Größe, die dem Durchmesser Ihres Zuführschlauchs entspricht!
Wie werden die Protector-Pods montiert?
Sie benötigen Klemmschellen, Cuttermesser, Zange (nicht im Lieferumfang enthalten). Wenn Sie den Kupplungsschutz nachträglich montieren, gehen Sie wie folgt vor:
Schlauchkupplung lösen
Beide Schläuche knapp hinter der Klemmschelle mit einem Cuttermesser abschneiden.
Je eine Seite des Protecta Pods auf die zu verbindenden Schläuche fädeln. Dabei beachten, dass bei der 8 mm-Version eine Pod-Seite eine kleinere Öffnung aufweist. Die kleinere Öffnung für den Stangenschlauch verwenden!
Klemmschellen über den Schlauch fädeln, Kupplungsteile einführen und mit Klemmschellen fixieren.
Protector Pods auf beiden Schläuchen über die Kupplung schieben und zudrehen.
Professionelles Handwerkzeug – Rabitzzange, 250 mm
Die Rabitzzange plus 6 ist optimal zum schnellen und effektiven Verdrillen und Schneiden von Bindedraht. Fest im Griff dank der breiten Schenkel der Rabitzzange, die jeden Einsatz leicht von der Hand gehen lässt. Selbst dauerhaft scharfes, induktiv zusatzgehärtetes Präzisionsschneiden ist mit der Zange jederzeit möglich. Das schwarze Design mit der polierten Fläche macht das Werkzeug zu einem Hingucker.
Produkteigenschaften
Länge:
250 mm
Farbe:
schwarz
Streamline Steckverschraubung mit Außengewinde 12 G 3/8"
Produkteigenschaften für IQS-Steckverschraubung mit rundem Körper - Zylindrisches Außengewinde
Körper:
Messing vernickelt / PA 66, Lösering: PA 66 (M 3 Stahl vernickelt / PA66)
Dichtung:
NBR
Haltekrallen:
Edelstahl
Patrone:
ZNDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturenbereich:
- 20 °C bis + 80°C
Betriebsdruck:
-0,95 bis 20 bar
Medium:
Druckluft
Gewinde Ausführung:
Außengewinde
Anschluss:
12 mm
Gewindegröße:
G 3/8"
ØP:
21,0 mm

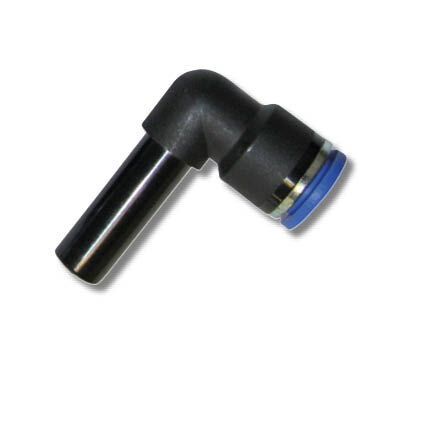

Streamline L-Steckverbindung mit Stecknippel, Pneumatik IQS, Standard
Vorteile
zur Verwendung mit PU-, PA-, PTFE- und PE-Schläuchen von 4 – 16 mm
hohe Dichtigkeit durch Lippendichtung
Die L-Steckverbindung mit Stecknippel ist in folgenden Ausführungen erhältlich:
8 mm
10 mm
12 mm
Produkteigenschaften
Außen-Ø / für Schlauch-Außen-Ø:
8 mm / 8 mm, 10 mm / 10 mm, 12 mm / 12 mm
Typ:
L-Steckverbindung
Wertkstoff:
Messing vernickelt
Anschluss:
Steckanschluss, Stecknippel
Ausführung:
IQS Baureihe Standard
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
0,95 bis 20 bar
Werkstoffe
Körper:
Messing vernickelt / PA 66
Lösering:
PA 66 (M3 Stahl vernickelt, PA 66)
Dichtung:
NBR
Haltekrallen:
Edelstahl
Patrone:
ZnDC verzinkt
Steckverbindung reduziert, Pneumatik IQS, Standard
Zur Verwendung mit PU-, PA-, PTFE- und PE-Schläuchen von 4 - 16 mm. Erhältlich in 10 oder 12 mm.
Vorteile
hohe Dichtigkeit durch Lippendichtung
Produkteigenschaften
für Schlauch-Außen-Ø:
12 mm / 10 mm
Typ:
Steckverbindung
Werkstoff:
Messing vernickelt
Anschluss:
Steckanschluss
Ausführung:
IQS Baureihe Standard
Temperaturbereich:
20°C bis +80°C
Betriebsdruck:
-0,95 bis 20 bar
Werkstoffe
Körper:
Messing vernickelt / PA 66
Lösering:
PA 66
Dichtung:
NBR
Haltekrallen:
Edelstahl
Patrone:
ZnDC verzinkt
Streamline T-Steckverbindung – Pneumatik IQS, Standard
Vorteile
zur Verwendung mit PU-, PA-, PTFE- und PE-Schläuchen von 4 – 16 mm
hohe Dichtigkeit durch Lippendichtung
Die T-Steckverbindung, Pneumatik IQS, Standard ist in folgenden Ausführungen erhältlich:
8 mm
10 mm
12 mm
Produkteigenschaften
für Schlauch-Außen-Ø:
8 mm / 10 mm / 12 mm
Temperaturbereich:
20°C bis +80°C
Betriebsdruck:
-0,95 bis 20 bar
Typ:
Steckverbindung
Werkstoff:
Messing vernickelt
Anschluss:
Steckanschluss
Ausführung:
IQS Baureihe Standard
Werkstoffe
Körper:
Messing vernickelt / PA 66
Lösering:
PA 66
Dichtung:
NBR
Haltekrallen:
Edelstahl
Patrone:
ZnDC verzinkt
